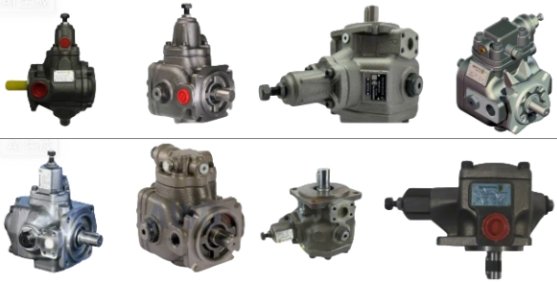

BERARMA布萊瑪PSP系列葉片泵型號參數全解
PSP系列是BERARMA**液壓補償變量葉片泵**，分**Size1/2/3**三個標稱尺寸，適配中高壓液壓系統，核心特點：**壓力可達160bar**、**流量穩定**、**變量響應快**。
一、型號代碼完整含義（通用規則）
以典型型號 **02-PSP-2-40-F-H-R-M** 為例，逐段解析：
| 代碼段 | 含義 | 說明 |
|--------|------|------|
| 02 | 系列代號 | 代表BERARMA標準泵系列（同系列安裝尺寸通用） |
| PSP | 產品系列 | 液壓補償變量葉片泵（區別于PLP機械補償、PVS雙補償） |
| 2 | 尺寸等級 | Size2（對應1/2/3級，與排量、壓力掛鉤） |
| 40 | 幾何排量 | 40 cm³/rev（每轉排量，核心選型參數） |
| F | 連接形式 | 法蘭安裝（G=螺紋，S=軸套） |
| H | 密封形式 | 高壓密封（適配160bar，默認） |
| R | 旋轉方向 | 順時針（軸端視，R=右；L=左） |
| M | 特殊配置 | 標準配置（K=壓力切斷，Q=流量限制） |
二、核心規格參數總覽
1. 尺寸與排量分級（Size1/2/3）
| 尺寸等級 | 幾何排量(cm³/rev) | 1450rpm最大流量(L/min) | 最大工作壓力 | 對應典型型號 |
|----------|-------------------|-------------------------|-------------------|--------------|
| **Size1** | 16 / 20 / 25 | 23 / 29 / 36 | 160 | 02-PSP-1-16、02-PSP-1-20、02-PSP-1-25 |
| **Size2** | 31.5 / 40 / 50 | 46 / 58 / 73 | 160 | 02-PSP-2-31、02-PSP-2-40、02-PSP-2-50 |
| **Size3** | 63 / 80 / 100 | 91 / 116 / 145 | 150 | 02-PSP-3-63、02-PSP-3-80、02-PSP-3-100 |
2. 關鍵性能參數
| 參數項 | 規格值 | 備注 |
|--------|--------|------|
| 允許轉速范圍 | 800~1800rpm | 推薦1450rpm（額定），低于800rpm流量顯著下降 |
| 控制油壓力 | 0.8~1.6MPa | 液壓補償必備，流量≥0.5L/min |
| 控制油接口 | G1/8 | 側面補償油口，獨立油路連接 |
| 吸油口 | G1/2~G2（按尺寸） | 推薦硬管，長度≤1.5m，裝100μm粗濾 |
| 出油口 | G1/4~G1（按尺寸） | 耐壓≥21MPa，按流量選管徑 |
| 泄油口 | G1/4 | 必須**單獨回油箱**，禁止接入回油總管 |
| 介質粘度 | 10~100cSt | 推薦HM/HLP 32~46抗磨液壓油 |
| 介質溫度 | 工作10~60℃ | 入口油溫≤50℃，最高≤70℃ |
| 重量 | Size1: 3.5kg；Size2: 6kg；Size3: 10kg | 含電機支架（不含電機） |
3. 安裝與接口尺寸（關鍵）
| 尺寸等級 | 安裝法蘭 | 軸徑 | 地腳螺栓規格 | 外形尺寸(長×寬×高,mm) |
|----------|----------|-----------|--------------|------------------------|
| Size1 | ISO 30 | 12 | M8 | 180×120×150 |
| Size2 | ISO 40 | 16 | M10 | 220×150×180 |
| Size3 | ISO 50 | 20 | M12 | 260×180×210 |
三、PSPK系列（PSP升級款）補充參數
PSPK是PSP的高壓優化版，**最大壓力提升至210bar**，其余型號代碼規則與PSP一致，僅系列名改為PSPK。
| 型號段 | 幾何排量(cm³/rev) | 1450rpm最大流量(L/min) | 最大工作壓力 |
|--------|-------------------|-------------------------|-------------------|
| 02-PSPK-1-20 | 20 | 29 | 210 |
| 02-PSPK-2-40 | 40 | 58 | 210 |
| 02-PSPK-3-80 | 80 | 116 | 210 |
四、選型關鍵參數速查
1. **按流量選排量**：流量=排量(cm³/rev)×轉速×60÷1000
例：Size2-40@1450rpm：40×1450×60÷1000=**34.8L/min**
2. **按壓力選尺寸**：
- 低壓≤100bar：優先Size1/2
- 中壓100~160bar：Size2/3
- 高壓160~210bar：選PSPK系列
3. **控制油必備**：必須單獨接控制油路，壓力≥0.8MPa，否則變量機構失效
五、常見型號完整參數表（精選）
| 型號 | 排量(cm³/rev) | 1450rpm流量(L/min) | 最大壓力 | 轉速范圍 | 控制油壓力(MPa) |
|------|---------------|---------------------|---------------|-----------------|------------------|
| 02-PSP-1-16-FHRM | 16 | 23 | 160 | 800~1800 | 0.8~1.6 |
| 02-PSP-2-50-FHRM | 50 | 73 | 160 | 800~1800 | 0.8~1.6 |
| 02-PSP-3-100-FHRM | 100 | 145 | 150 | 800~1800 | 0.8~1.6 |
| 02-PSPK-2-40-FHRM | 40 | 58 | 210 | 800~1800 | 0.8~1.6 |
